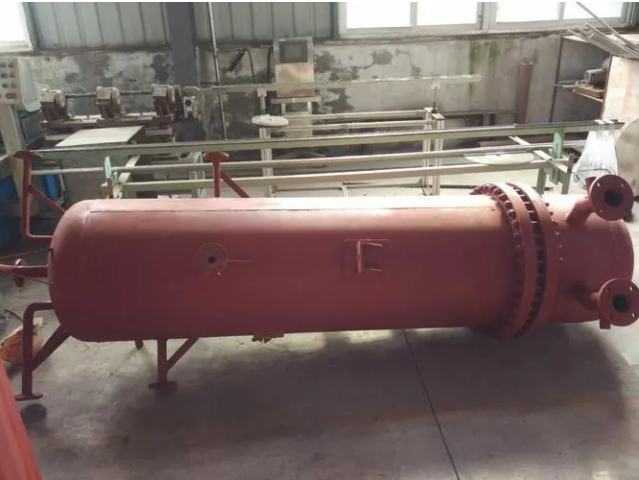

蒸汽加热器

1. 设计和运行条件及要求

  1.1.辅助蒸汽加热器布置在室外，壳侧走蒸汽，管侧走凝结水。

  1.2.蒸汽加热器设计参数及技术要求：

     1)辅助蒸汽参数为：压力为0.8～1.3MPa、温度为250～350℃。

     2)辅助蒸气加热器技术数据表（单台辅助蒸汽加热器，每台机组配 1 台）

          序号      项目                                单位                              数值               备注

            1                      型式                                   /                             管壳式

            2                外形尺寸(外径×长)                  m×m

            3                      寿命                                  年                                30

            4                  总传热面积                  ㎡

            5                流程数(管程/壳程)                   /                                2/2

            6              凝结水温度(进口/出口)                ℃/℃                               76/85           考虑10%余量

            7           入口蒸汽参数(压力/温度)               MPa/℃                                         参考辅助蒸汽参数

            8         出口冷凝水参数(压力/温度) MPa/℃

            9                换热管外径×壁厚            mm×mm×mm                              详见图纸

           10               材质/壳体/换热管                    /

           11                     换热管数                            根

           12                     管内流速                   m/s

           13    壳程压力降                   MPa

           14                    管程压力降                   MPa

           15       加热器重量                     t

           16         管程热媒重量/壳程流体重量          t                                 /

           17                      检修方式                     /

           18                设计压力/管程/壳程                  MPa                             6.3/1.6

           19                设计温度/管程/壳程                    ℃                            150/390

           20                   设计流量/管程              t/h                              1110

           21                     疏水温度    ℃                               ≤95

           22        管程阻力 MPa                              ≤0.03

【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525

2.技术条件

   2.1  设备性能要求

  （1）凝结水蒸汽加热器的水侧设计压力不低于6.3MPa，凝结水蒸汽加热器的蒸汽侧压力不小于1.6MPa。

  （2）删除

  （3）若凝结水蒸汽加热器面积不足，后期由卖方补足，且不产生价格因素。

  （4）删除。

  （5）蒸汽加热器的管束和壳体的膨胀应协调一致，防止过大的热变形应力。水室入口和壳体内部的部件无过度腐蚀。所有负荷下运行平稳，无过大噪声、振动或变形。

  （6）加热器为了控制疏水水位和保证在所有条件下疏水区中的管子浸在水中，加热器必须有足够的贮水容量。

  （7）为维修方便，加热器设计成固定管板式结构，以供堵管时进行维修。并在加热器设备上装设起吊构件。

  （8）为防止管束受冲击、振动和冲刷，在加热器设计中所有蒸汽及疏水进口管座内侧设有不锈钢的冲击板，卖方提供管子与管板的胀接或焊接及堵管补焊时的工艺处理过程。

  （9）删除。

 （10）加热器上大于DN50的所有接管采用焊接、接管伸出设备外的长度不得小于200mm。使接口露于保温层之外，并提供固定保温层的保温带（无需现场焊接）。应有充氮保护接口。加热器的壳侧和管侧均应设置放水管接口供加热器停用时放水之用，对不能靠重力放尽积水的还应考虑加热器干燥方式。

 （11）采取措施，防止汽侧和水侧介质流动中引起的加热器管束的谐振。隔板及支撑板管孔光滑无毛剌，以防止管束的磨损。

 （12）加热器的制造、焊接、产品检验均符合《钢制压力容器》(GB150)和《钢制管壳式换热器》(GB151)的要求。

（13）加热器的无损探伤部位明确标注，探伤记录存档，供采购方必要时查阅。

（14）卖方做完异类金属的焊接，并提供管板与管子的焊接要求。

（15）设备制造过程中的残余应力不得危害设备的安全运行。

（16）删除。

（17）凝结水蒸汽加热器被加热水出口温度偏差不应出现负偏差。

（18）凝结水蒸汽加热器汽侧（壳侧）压降不大于0.05MPa，凝结水蒸汽加热器水侧（管侧）压降不大于0.01MPa。

（19）凝结水蒸汽加热器内置疏水冷却段。

（20）凝结水蒸汽加热器运行温升率应高于3℃/min。

（21）凝结水蒸汽加热器正式投产后可用率不低于99%。

（22）卖方应在安装、运行说明书中对凝结水蒸汽加热器的运行注意事项、停运期间维护保养提供详细说明。

（23）卖方应统筹加热器疏水的系统设计，确保加热器的性能和疏水通畅。

（24）凝结水蒸汽加热器的噪声在距壳体外壁1m处不大于85dB（A）。

   2.2材料与焊接

 （1）卖方对设备本体与附件的材料的选择负有完全责任。卖方应合理地选择加热器筒体、管束及附件的材料，材料的使用应和设备各零部件的使用条件相适用。

 （2）换热器各零部件的材料应根据不同的使用场合，按照压力、强度、硬度、抗腐蚀性能等的要求，合理选用，卖方应在技术资料中对材料的选用加以说明。

 （3）卖方应按有关国标或有关制造厂选用的标准标出材料牌号，当没有这些牌号时，应标明材料制造厂家，材料的物理特性、化学成分。

 （4）能在卖方的制造厂内焊接的工作均应在厂内焊接完成，不允许在现场焊接。需要现场焊接的部件，由卖方现场实施焊接，并提供焊接检查方法及焊接后的防腐处理。
