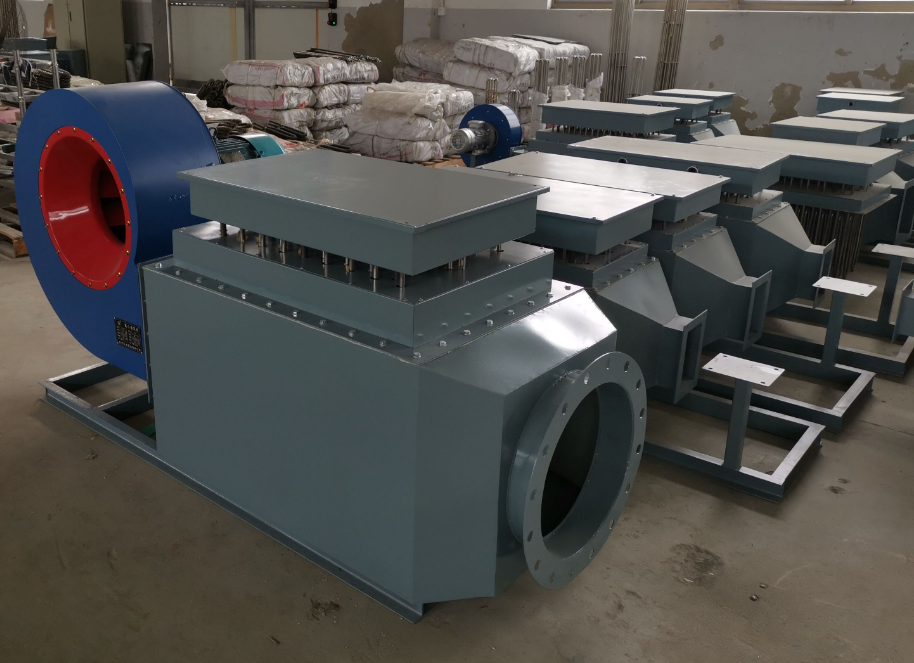

烟气脱硝尿素热解电加热器

1.设计要求

 1)电加热器为立式安装，利用支腿通过螺栓螺帽与现场地脚螺栓可靠固定。

 2)加热原件由电加热芯及容器组成，加热元件外壳为金属“U”管状（“U”管状外壳容器利旧，本次不采购，卖方应确保电加热芯安装接口的一致性），每套电加热器有2台电加热芯，电加热芯立式垂直安装在容器内部。引出棒和电阻丝的连接为柔性连接。加热元件的弯曲处弯曲工艺必须保证不降低加热元件的质量。加热器的焊接工艺必须经严格的工艺评定。

 3)每个电加热芯设5个温度报警（1个检测容器内介质温度，另外4个检测加热元件表面温度）。

 4)由于加热介质中含有微量灰尘，确保加热元件的使用寿命；同时采取措施避免局部积灰，并设置排污口。

 5)沾污情况下加热器的压损不超过1000Pa。

 6)确保空气加热均匀。

 7)易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并能比较方便地拆卸、更换和修理。所有重型部件均应设有便于安装和维修的起吊或搬运设施（如吊耳、环形螺栓等）。

 8)防爆电加热器装配完后在厂内应进行水压试验，合格后才能出厂。

 9)在额定工作电压下，加热器额定功率允许偏差为±5%。

 10)主要部件技术及材料要求:

  ①　加热元件外管壳材料：不锈钢INCOLOY800

  ②　加热元件的绝缘材料：进口品牌镁粉

  ③　高温电阻丝：采用进口镍合金丝Cr20Ni80。

  ④　电热元件的封口材料：耐高温二次固化绝缘密封。

  ⑤　电加热元件引出棒和电阻丝连接：采用柔性连接和氩弧焊接

  ⑥　电加热元件固定方式：通过氩弧焊固定与法兰处，并按压力容器标准进行水压试验。

  ⑦　加热元件制造完毕后，经高温烧结，充分去除其内部的残留水汽及加工过程所产生的应力。

  ⑧　加热器电阻丝端部采用铜排连接

  ⑨　电加热管数量留有10%的裕量

 11)电加热器电源接线盒：

 12)材料：304不锈钢

 13)用于动力电缆与电加热器的连接。

 14)接线盒外壳设有动力电缆的支撑件。

 15)接线盒内外皆设有接地端子，并带有接地标志。

 16)卖方应保证尿素热解炉的电加热器的控制必须合理，避免出现大幅度的电流波动。电加热电压等级为380V，电加热器组应设置足够数量的可调节型电加热器。
